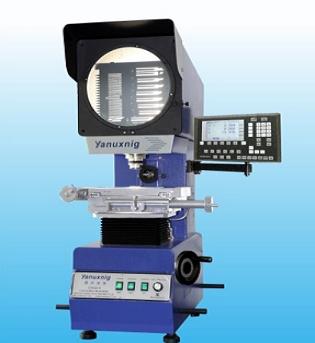

首页 >>产品中心>>无损检测设备 >工业投影仪投影仪JYCM300-CZ(正像)

>

仪器用途:
本仪器为数字式精密投影仪,是光、机、电一体化的精密高效测量仪器,广泛用于模具制造、五金冲压、电子、仪表、钟表等行业,院校、研究所以及计量检定部门。
仪器特点:
本机光路系统品质优良、设计合理、物镜成像清晰、放大倍数准确,测量示值误差可达( 3+L/100 ) μ m 。 L 为被测长度 ( 单位: mm) 。 依据人性化设计原理,上升机构手柄与人倾斜 45 °,员工操作更加省力,取代传统的皮带传动,经常卡死现象。本机配有 RS232 接口,软体升级十分方便。投影屏玻璃独家采用内刻式米字线,可长时间使用不须更换。

规格参数




仪器型号 JYCM-300-AZ    JYCM-300-BZ           JYCM-300-CZ         JYCM-300-DZ       JYCM-300-EZ
金属台面尺寸  200*160mm  306*206mm  306*206mm  356*206mm  356*206mm
 玻璃台面尺寸  Ø90  196*125mm  196*125mm  262*154mm

 262*154mm

 X、Y坐标行程  50*50mm  150*100mm   150*100mm  200*100mm  200*100mm
 Z坐标行程(mm  85mm
 最小显示值  0.01mm机械读数  0.001mm(数字显示)
 投影屏 投影屏有效直径(mm):Ø300;使用范围>Ø300mm(内刻字线)
投影屏旋转范围:0-360°
 旋转角度机械显示值:2′ 旋转角度机械显示值:0.01°或1′
 升降机构 45°角斜齿轮导轨升降



物镜


 放大倍数10X、20X、50X、100X
 物方线视场(mm)  Ø30     Ø15        Ø6      Ø3
物方工作距离(mm)  78.33     44.94       27.63       23.60
 仪器照明 透射与反射照明光源均为24V/150W卤素灯
仪器电源  开关电源:110V/22V;50/60Hz
仪器精度  (3+L/100)μm
 外形尺寸  570*770*1180mm
 仪器重量  120KG  130KG
 数据处理器 YD-8000数码处理器 RX-10液晶数据处理 YD-8000数码处理器
 选购件 本机配有RS232界面,可选用2D测量软件,运用更为方便
